CN705/706/707/708/813
分类: 电压检测IC
发布时间: 2014-04-27
--低功耗微处理器复位电路
详细介绍
| 型号 | 复位阈值 | 复位电平 | 延时 | 静态电流 | 其它功能 | 封装 |
| CN705 | 4.65V | 低电平 | 200ms(Typ.) | 50uA | 内置看门狗电路 | SO-8 |
| 手动复位功能 | ||||||
| 低电压比较器 | ||||||
| CN706 | 4.4V | 低电平 | 200ms(Typ.) | 50uA | 内置看门狗电路 | SO-8 |
| 手动复位功能 | ||||||
| 低电压比较器 | ||||||
| CN707 | 4.65V | 高电平和低电平 | 200ms(Typ.) | 30uA | 手动复位功能 | SO-8 |
| 低电压比较器 | ||||||
| CN708 | 4.4V | 高电平和低电平 | 200ms(Typ.) | 30uA | 手动复位功能 | SO-8 |
| 低电压比较器 | ||||||
| CN813L | 4.65V | 高电平 | 200ms(Typ.) | 50uA | 内置看门狗电路 | SO-8 |
| 手动复位功能 | ||||||
| 低电压比较器 | ||||||
| CN706P | 2.63V | 高电平 | 200ms(Typ.) | 50uA | 内置看门狗电路 | SO-8 |
| 手动复位功能 | ||||||
| 低电压比较器 | ||||||

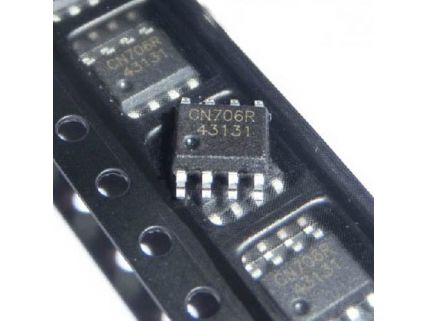

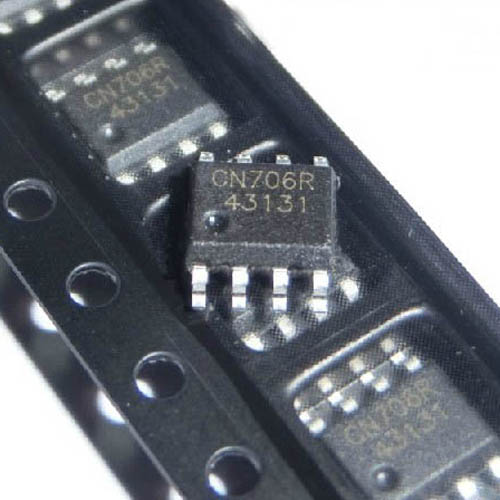

| CN706R | 2.63V | 低电平 | 200ms(Typ.) | 50uA | 内置看门狗电路 | SO-8 |
| 手动复位功能 | ||||||
| 低电压比较器 | ||||||
| CN706S | 2.93V | 低电平 | 200ms(Typ.) | 50uA | 内置看门狗电路 | SO-8 |
| 手动复位功能 | ||||||
| 低电压比较器 | ||||||
| CN706T | 3.08V | 低电平 | 200ms(Typ.) | 50uA | 内置看门狗电路 | SO-8 |
| 手动复位功能 | ||||||
| 低电压比较器 | ||||||
| CN708S | 2.93V | 高电平和低电平 | 200ms(Typ.) | 30uA | 手动复位功能 | SO-8 |
| 低电压比较器 | ||||||
| CN708T | 3.08V | 高电平和低电平 | 200ms(Typ.) | 30uA | 手动复位功能 | SO-8 |
| 低电压比较器 |
概述：
CN705/706/707/708/813系列微处理器复位电路主要用于微处理的电源和电池电压的监测。CN705/706/707/708/813系列电
路集成有微处理器复位电路、看门狗电路、手动复位电路和一个阈值为1.22伏的电源掉电电压比较器。本系列电路降低了
系统的复杂性和外围元器件的数目，提高了系统的可靠性。
CN705/706/707/708/813系列微处理器复位电路提供几种功能选择。每个器件都能在电源电压低于复位阈值时产生一个复
位信号。此外CN705/706/813 还有一个定时为1.6秒的独立看门狗电路；CN707/708同时提供低有效和高有效的复位信号，
但是没有看门狗电路。CN813除了提供高电平有效的复位信号外，其它功能与CN705/706完全一样。
CN705/706/707/708/813系列微处理器复位电路非常适合应用于汽车电子，计算机，控制器和智能仪表等领域。本系列所
有器件都提供8脚双列直插封装（DIP8）和8脚小外形封装（SOP8）。
应用：
计算机
控制器
智能仪器
汽车系统
特点：
复位信号在电源电压低至1.15伏时仍能维持可靠输出
精确的电压监测功能，复位阈值从2.6伏到5.0伏，每0.1伏一档
低工作电流：5V时典型值52微安
复位脉冲宽度典型值200毫秒
独立的看门狗电路，定时时间典型值为1.6秒
提供电源掉电或者电池电压过低比较器
与业界标准的705/706/707/708/813管脚排列、功能兼容
8脚双列直插封装（DIP8）和8脚小外形封装（SOP8）
