CN1185电池电量指示
分类: 复位IC
发布时间: 2014-04-27

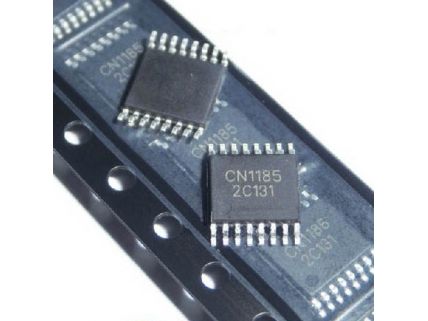

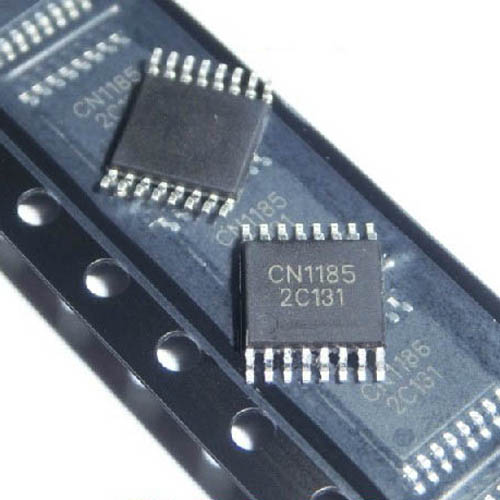

低功耗四通道电压监测集成电路CN1185
详细介绍
| 概述： | |||
 |
|||
| CN1185是一款低功耗四通道电压检测芯片，其消耗的电流只有7.3微安，非常适合检测电池电压。芯片内部包含四个电压比 | |||
| 较器，每个比较器的正输入端接到芯片内部的电压基准源，可以用来检测4个不同的电压源或者对同一个电压源进行分级检 | |||
| 测。用户可以通过逻辑输入端口选择比较器的翻转阈值和比较器迟滞。比较器迟滞的存在消除了由于被检测电源的噪声或 | |||
| 者干扰而带来的比较器输出不稳定的问题。由于用户可以设置比较器翻转阈值和迟滞，使得CN1185非常适合对电池电量进 | |||
| 行粗略检测的应用。为了便于同系统中工作于不同电压的芯片配合应用，CN1185采用漏极开路输出。为了保证在上电瞬间 | |||
| 系统正常工作，CN1185内部设计有7.5毫秒（最小值）的启动时间，在启动时间内，比较器输出高阻态。 | |||
| CN1185采用16管脚TSSOP封装。 | |||
| 应用： | |||
|
|||
 |
电池供电的系统 | |
手机和无绳电话 |
|
便携式装置和设备 | |
微控制器系统 |
|
检测和报警应用 | ||
| 特点： | |||
|
|||
|
工作电源电压范围：2.7V 到 6V | ||
|
低工作电流：7.3 微安(工作电压4V) | ||
|
电源电压低至1.2V 时输出有效 | ||
|
四通道电压比较器 | ||
|
漏极开路输出 | ||
|
启动时间：15 毫秒（典型值） | ||
|
输出端可以驱动LED 或与微处理器连接 | ||
|
比较器翻转阈值精度：2.5% | ||
|
比较器的迟滞可以通过两个逻辑端口设置 | ||
|
输出闪烁控制功能 | ||
|
比较器翻转阈值控制功能 | ||
|
工作的环境温度范围：－40℃到85℃ | ||
|
16 管脚的TSSOP 封装 | ||
|
无铅 | ||
