CN3717蓄电池充电
分类: 铅酸电池充电IC
发布时间: 2014-04-27

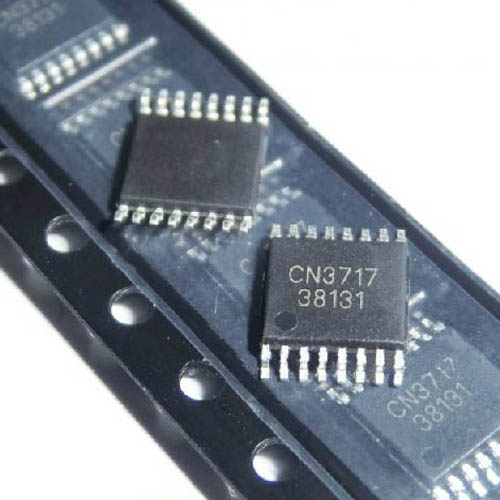

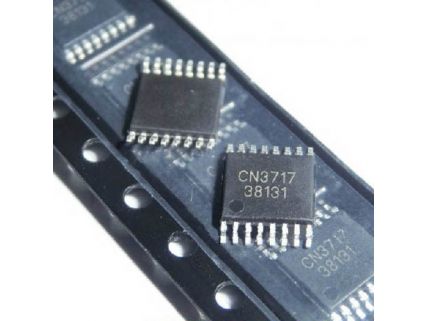

5A铅酸电池充电管理芯片CN3717
详细介绍
|
CN3717 5A 铅酸电池充电管理集成电路 概述： |
|||
 |
|||
| CN3717是PWM 降压模式铅酸电池充电管理集成电路，独立对铅酸电池充电进行自动管理，具有封装外形小，外围元器件少 | |||
| 和使用简单等优点。 | |||
| CN3717具有涓流，恒流，过充电和浮充电模式，非常适合铅酸电池的充电。在过充电和浮充电模式，充电电压由外部电阻 | |||
| 分压网络设置；在恒流充电模式，充电电流通过一个外部电阻设置。 | |||
| 在开始充电时，如果电池电压低于所设置的过充电电压的75.6%时，CN3717用所设置的恒流充电电流的19%对电池进行涓流 | |||
| 充电。在过充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，CN3717进入浮充电状态。在浮充电 | |||
| 状态,如果电池电压下降到所设置的过充电电压的82.2%时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电 | |||
| 池电压时，CN3717自动进入低功耗的睡眠模式。 | |||
| 其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。 | |||
| CN3717采用16 管脚TSSOP 封装。 | |||
| 应用： | |||
|
|||
 |
铅酸电池充电 | |
不间断电源 |
|
备用电池应用 | |
便携式工业和医疗仪器 |
|
独立电池充电器 | ||
| 特点： | |||
|
|||
|
宽输入电压范围：7.5V 到28V | ||
|
对铅酸电池进行完整的充电管理 | ||
|
过充电和浮充电电压由外部电阻分压网络设置 | ||
|
充电电流达5A | ||
|
PWM 开关频率：300KHz | ||
|
恒流充电电流由外部电阻设置 | ||
|
对深度放电的电池进行涓流充电 | ||
|
过充点结束电流由外部电阻设置 | ||
|
电池温度监测功能 | ||
|
自动再充电功能 | ||
|
双状态指示 | ||
|
软启动功能 | ||
|
电池端过压保护 | ||
|
工作环境温度：－40℃ 到 ＋85℃ | ||
|
采用16 管脚TSSOP 封装 | ||
|
产品无铅，无卤素元素，满足RoHS | ||
