CN3718 5A 多节镍氢电池充电管理集成电路 概述：
CN3718 是PWM 降压模式多节镍氢电池充电管理集成电路，独立对多节镍氢电池充电进行自动管理，具有封装外形小，外围
元器件少和使用简单等优点。
CN3718 具有涓流，恒流和维持充电模式，非常适合多节镍氢电池的充电。对于深度放电的电池，当电池电压低于所设置的
最高充电电压的66.7%时，CN3718 用所设置的恒流充电电流的24%对电池进行涓流充电。在恒流充电模式，充电电流通过一
个外部电阻设置。在维持充电模式，充电电流为恒流充电电流的24%，维持充电时间由外部电容设置，当充电时间达到外部
电容所设置的值时，CN3718 进入充电结束状态。在充电结束状态，如果电池电压下降到所设置的最高充电电压的88.6%时，
自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3718 自动进入低功耗的睡眠模式。
其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。

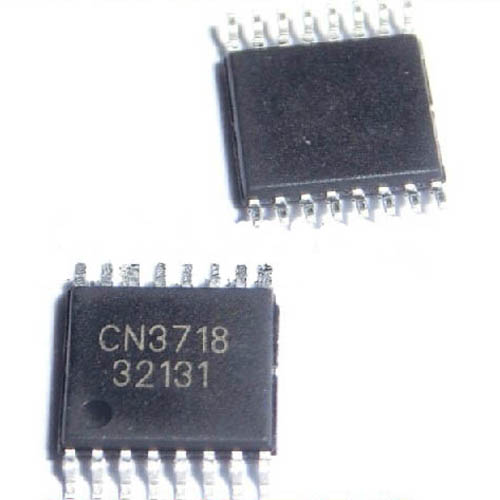

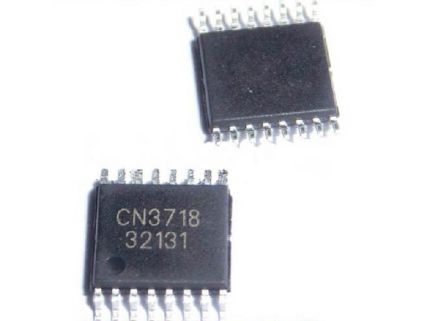

CN3718 采用16 管脚TSSOP 封装。
应用：
多节镍氢电池充电
备用电池应用
便携式工业和医疗仪器
电动工具
对讲机
特点：
宽输入电压范围：7.5V 到28V
对多节镍氢电池进行完整的充电管理
最高充电电压由外部电阻设置
维持充电时间由外部电容设置
充电电流可达5A
PWM 开关频率：300KHz
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
电池温度监测功能
自动再充电功能
双状态指示
软启动功能
电池端过压保护
工作环境温度：－40℃ 到 ＋85℃
采用16 管脚TSSOP 封装
产品无铅，无卤素元素，满足RoHS
