CN3705多节电池组充电
分类: 多节锂电组充电IC
发布时间: 2014-04-27

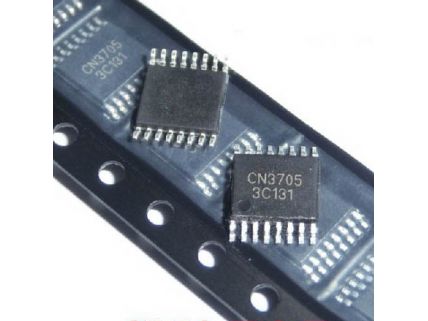

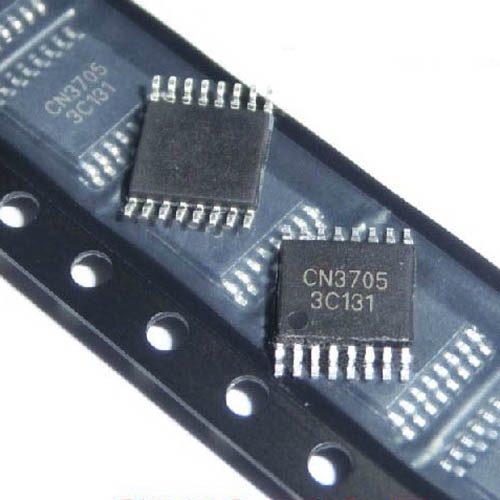

28V/5A 多类型电池充电芯片CN3705
详细介绍
l
| 概述： | |||
|
|||
| CN3705是PWM降压模式锂电池或磷酸铁锂电池充电管理集成电路,独立对单节或多节锂电池或磷酸铁锂电池充电进行自动管 | |||
| 理，具有封装外形小，外围元器件少和使用简单等优点。 | |||
| CN3705具有恒流和恒压充电模式，非常适合锂电池或磷酸铁锂电池CN3705具有恒流和恒压充电模式，非常适合锂电池或磷 | |||
| 酸铁锂电池或磷酸铁锂电池的充电。在恒压充电模式，恒压充电电压由外部电阻分压网络设置；在恒流充电模式，充电电 | |||
| 流通过一个外部电阻设置。 | |||
| 对于深度放电的电池，当电池电压低于所设置的恒压充电电压的66.7%时，CN3705用所设置的恒流充电电流的15%对电池进 | |||
| 行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，充电结束。在充电结束状 | |||
| 态,如果电池电压下降到所设置的恒压充电电压的91.1%时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电 | |||
| 池电压时，CN3705自动进入低功耗的睡眠模式。 | |||
| 其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。 | |||
| CN3705采用16管脚TSSOP封装。 | |||
| 应用： | |||
|
|||
 |
磷酸铁锂电池充电 | |
笔记本电脑 |
|
备用电池应用 | |
便携式工业和医疗仪器 |
|
电动工具 | |
独立电池充电器 |
| 特点： | |||
|
|||
|
宽输入电压范围：7.5V 到28V | ||
|
对单节或多节锂电池或磷酸铁锂电池进行完整的充电管理 | ||
|
恒压充电电压由外部电阻分压网络设置 | ||
|
充电电流达5A | ||
|
PWM开关频率：300KHz | ||
|
恒流充电电流由外部电阻设置 | ||
|
对深度放电的电池进行涓流充电 | ||
|
充电结束电流可由外部电阻设置 | ||
|
电池温度监测功能 | ||
|
自动再充电功能 | ||
|
充电状态和充电结束状态指示 | ||
|
软启动功能 | ||
|
电池端过压保护 | ||
|
工作环境温度：－40℃到＋85℃ | ||
|
采用16管脚TSSOP 封装 | ||
|
产品无铅，无卤素元素，满足RoHS | ||
