概述：
CN3703是PWM降压模式三节锂电池充电管理集成电路，独立对三节锂电池充电进行自动管理,具有封装外形小,外围元器件
少和使用简单等优点。CN3703具有恒流和恒压充电模式，非常适合锂电池的充电。在恒压充电模式,CN3703将电池电压调
制在12.6V，精度为±1%；在恒流充电模式，充电电流通过一个外部电阻设置。对于深度放电的锂电池，当电池电压低于
8.4V时，CN3703用所设置的恒流充电电流的15%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流
降低到外部电阻所设置的值时，充电结束。在充电结束状态，如果电池电压下降到12V时，自动开始新的充电周期。当输
入电源掉电或者输入电压低于电池电压时，CN3703自动进入低功耗的睡眠模式。其它功能包括输入低电压锁存,电池温度
监测，电池端过压保护和充电状态指示等。

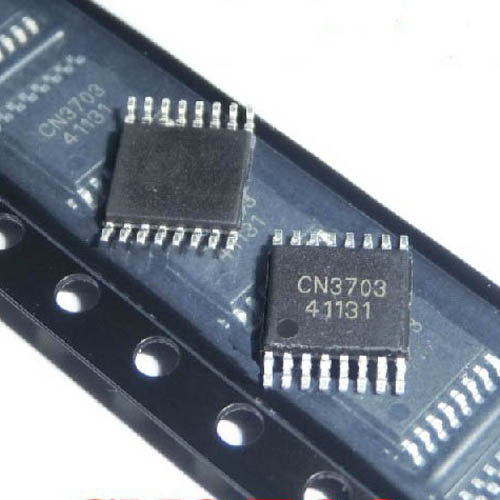

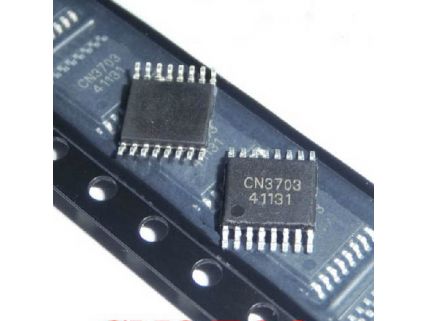

CN3703采用16管脚TSSOP封装。
应用：
笔记本电脑
备用电池应用
便携式工业和医疗仪器
电动工具
独立电池充电器
特点：
宽输入电压范围：7.5V 到 28V
对三节锂电池完整的充电管理
充电电流达5A
PWM开关频率：300KHz
恒压充电电压精度：±1%
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
充电结束电流可由外部电阻设置
电池温度监测功能
自动再充电功能
充电状态和充电结束状态指示
软启动功能
电池端过压保护
工作环境温度：－40℃到＋85℃
采用16管脚TSSOP封装
产品无铅，无卤素元素，满足RoHS
