CN3058E单节电池充电
分类: 单节锂电充电IC
发布时间: 2014-04-27
1安培磷酸铁锂电池充电集成电路
详细介绍
|
CN3058E 1 安培磷酸铁锂电池充电集成电路 概述： |
|||
 |
|||
| CN3058E是可以对单节磷酸铁锂电池进行恒流/恒压充电的充电器电路。该器件内部包括功率晶体管，不需要外部的电流检 | |||
| 测电阻和阻流二极管。CN3058E只需要极少的外围元器件，非常适合于便携式应用的领域。热调制电路可以在器件的功耗 | |||
| 比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为3.6V，也可以通过一个外部 | |||
| 的电阻调节。充电电流通过一个外部电阻设置。当输入电压（交流适配器或者USB电源）掉电时，CN3058E自动进入低功耗 | |||
| 的睡眠模式，此时电池的电流消耗小于3微安。其它功能包括输入电压过低锁存，自动再充电，电池温度监控以及充电状 | |||
| 态/充电结束状态指示等功能。 | |||

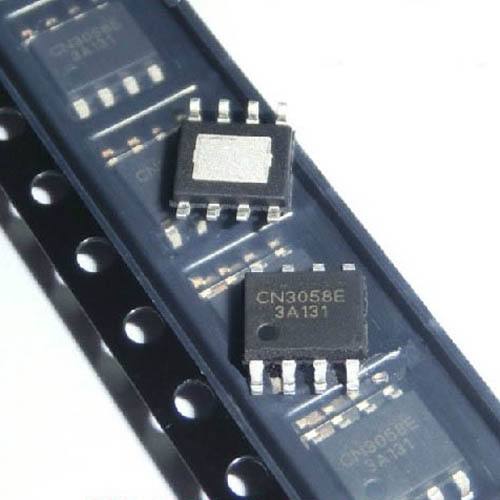

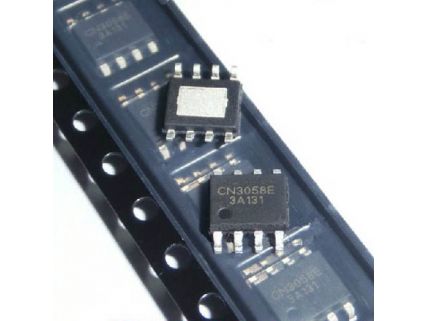

| CN3058E采用散热增强型的8管脚小外形封装(SOP8)。 | |||
| 应用： | |||
|
|||
 |
矿灯 | |
磷酸铁锂电池应用 |
|
各种充电器 | ||
| 特点： | |||
|
|||
|
可以用USB口或交流适配器对单节磷酸铁锂电池充电 | ||
|
输入电压范围：3.1V 到 6V | ||
|
片内功率晶体管 | ||
|
不需要外部阻流二极管和电流检测电阻 | ||
|
恒压充电电压 3.6V，也可通过一个外部电阻调节 | ||
|
为了激活深度放电的电池和减小功耗，在电池电压较低时采用小电流的预充电模式 | ||
|
可设置的持续恒流充电电流可达 1A | ||
|
采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热 | ||
|
电源电压掉电时自动进入低功耗的睡眠模式 | ||
|
充电状态和充电结束状态双指示输出 | ||
|
C/10充电结束检测 | ||
|
自动再充电 | ||
|
电池温度监测功能 | ||
|
散热增强型8管脚小外形封装(SOP8) | ||
|
产品无铅，不含卤素，满足rohs | ||
