概述:

CN5619是一款高效率PFM升压型开关模式高亮度LED驱动控制芯片。

它能够利用2.7伏特到6伏特的输入电压以高达数安培的电流驱动多颗串连高亮度白光LED。

CN5619以高达600KHz的频率控制片外N型场效应晶体管，使得流经LED的电流为恒定电流,从而保持恒定亮度。

流经LED的电流可以通过外部电阻设置。

通过外部功率电阻扩展的LED电流可以高达数安培。

其它功能包括片内软启动电路,电感电流限制功能和片内LED电流检测电阻等。

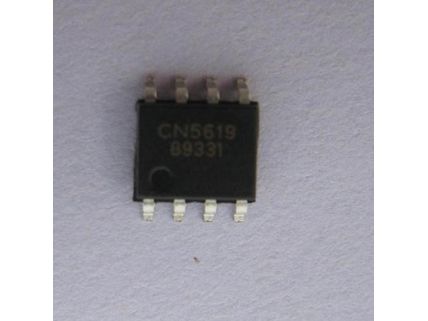

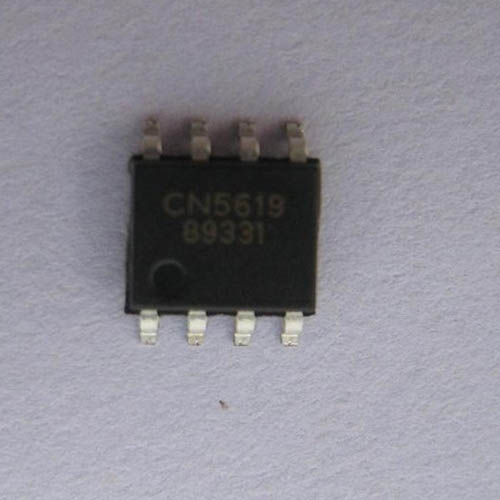

CN5619采用8管脚小外形封装(SOP8)

应用：

 电池供电的LED灯具

 DC-DC LED驱动

 平板显示器背光

 RGB背光驱动

 恒流源电路

特点：

  工作电压范围:2.7V到6V

  软启动电路

  内置LED电流检测电阻

  通过外部功率电阻扩展LED电流达数安培

  电感电流限制功能

  工作温度范围： -40℃to 85℃

  采用8管脚小外形封装(SOP8)

  产品无铅
