CN5820开关式高亮度驱动
分类: - LED驱动IC
发布时间: 2014-04-27
高端电流检测开关式高亮度LED驱动集成电路
详细介绍
| 概述： | |||
 |
|||
| CN5820 是一款工作于4V到28V的降压型恒流高亮度LED驱动集成电路。 LED电流通过一个外部电流检测通电阻设置，精度可 | |||
| 达5%。通过DIM 管脚可以实现LED亮度调整功能，调光方式可以是PWM调光，也可以是模拟调光。 | |||
| 由于采用滞环控制方式，CN5820对负载瞬变具有非常快的响应速度，对输入电压具有高的抑制比。电感电流纹波为20%。 | |||
| 最高工作频率可达2MHz。工作温度范围从-40℃到85℃。 | |||

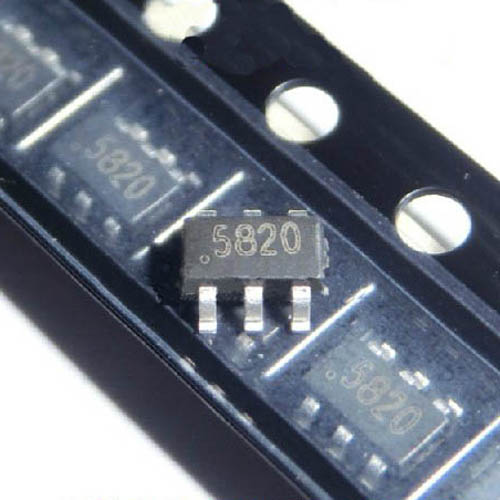

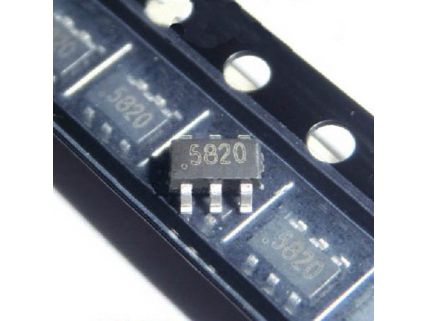

| CN5820采用6管脚的SOT23封装。 | |||
| 应用： | |||
|
|||
 |
建筑，工业，环境照明 | |
汽车尾灯，雾灯，RCL，DRL |
|
MR16 及其他LED 灯 | |
指示灯，应急灯 |
|
手电筒 | ||
| 特点： | |||
|
|||
|
工作电压范围：4V 到 28V | ||
|
高端电流检测 | ||
|
可以采用PWM调光或模拟调光方式 | ||
|
PWM调光频率最高20kHz | ||
|
滞环控制：响应速度快，无需补偿 | ||
|
高达2MHz工作频率 | ||
|
恒流输出，±5%电流精度 | ||
|
高达25W输出功率 | ||
|
5V，5mA内部稳压器 | ||
|
工作温度范围：－40℃到85℃ | ||
|
6管脚SOT23封装 | ||
|
产品无铅，满足rohs指令要求，不含卤素 | ||
